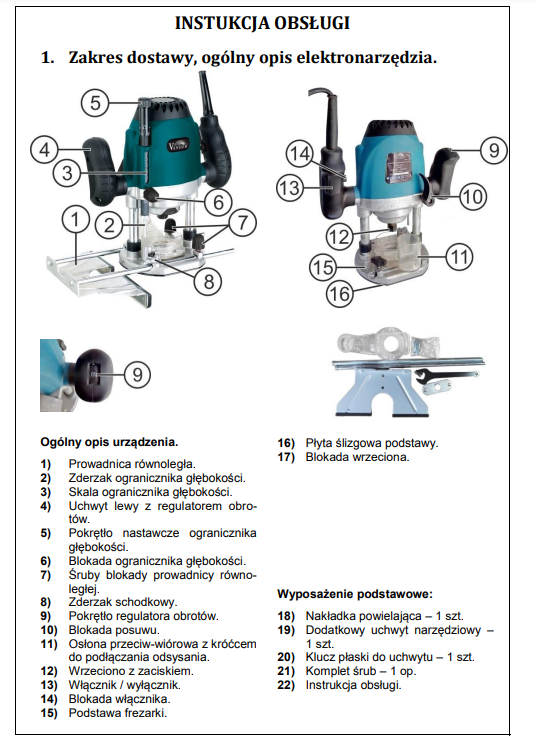

Budowa frezarki górnowrzecionowej i zastosowanie jej elementów
Frezarka górnowrzecionowa to urządzenie, które składa się z wielu precyzyjnych elementów umożliwiających dokładną obróbkę materiałów. Poniżej znajdziesz szczegółowy opis głównych części frezarki oraz ich funkcji, które pozwalają na bezpieczną i efektywną pracę.
1. Prowadnica równoległa
Prowadnica równoległa umożliwia precyzyjne prowadzenie urządzenia wzdłuż materiału, dzięki czemu można uzyskać równe linie cięcia i żłobienia. Jest to niezwykle przydatne w pracy nad większymi projektami, gdzie kluczowa jest powtarzalność.
2. Zderzak ogranicznika głębokości
Element ten pozwala na precyzyjne ustawienie maksymalnej głębokości, do której frezarka może wnikać w materiał. Dzięki temu użytkownik ma pełną kontrolę nad głębokością obróbki.
3. Skala ogranicznika głębokości
Skala ta umożliwia dokładne ustawienie głębokości obróbki w milimetrach. Jest to szczególnie pomocne, gdy wymagane są precyzyjne i powtarzalne ustawienia.
4. Uchwyt lewy z regulatorem obrotów
Uchwyt lewy, wyposażony w regulator obrotów, pozwala na dostosowanie prędkości obrotowej frezu do rodzaju materiału. Regulacja obrotów jest niezbędna, aby uniknąć uszkodzenia frezu lub materiału.
5. Pokrętło nastawcze ogranicznika głębokości
Ten element umożliwia precyzyjne dopasowanie głębokości pracy frezu w trakcie przygotowania urządzenia do obróbki.
6. Blokada ogranicznika głębokości
Blokada ta pozwala na unieruchomienie ustawionego ogranicznika głębokości, zapobiegając przypadkowemu przesunięciu w trakcie pracy.
7. Śruby blokady prowadnicy równoległej
Śruby te odpowiadają za solidne mocowanie prowadnicy równoległej, co zapewnia stabilność i precyzję podczas obróbki.
8. Zderzak schodkowy
Zderzak schodkowy umożliwia ustawienie kilku różnych głębokości obróbki, co jest pomocne przy wykonywaniu wieloetapowych operacji frezowania.
9. Pokrętło regulatora obrotów
Za pomocą tego pokrętła można precyzyjnie ustawić prędkość obrotową frezu, co pozwala dostosować urządzenie do pracy z różnymi rodzajami materiałów.
10. Osłona przeciw-wiórowa z króćcem do podłączania odsysania
Osłona ta minimalizuje ryzyko kontaktu z wiórami i pyłem powstającym w trakcie pracy. Króciec umożliwia podłączenie odkurzacza warsztatowego, co poprawia widoczność i czystość w miejscu pracy.
11. Wrzeciono z zaciskiem
Wrzeciono z zaciskiem odpowiada za stabilne mocowanie frezu w urządzeniu, co jest kluczowe dla bezpieczeństwa i jakości obróbki.
12. Włącznik i wyłącznik
Przycisk włącznika i wyłącznika pozwala na szybkie uruchomienie lub zatrzymanie pracy frezarki, co jest kluczowe w sytuacjach awaryjnych.
13. Blokada włącznika
Blokada włącznika umożliwia zablokowanie urządzenia w trybie pracy ciągłej, co jest przydatne przy dłuższych operacjach.
14. Podstawa frezarki
Podstawa stanowi fundament urządzenia, zapewniając jego stabilność i precyzję podczas pracy.
15. Płyta ślizgowa podstawy
Płyta ta pozwala na płynne przesuwanie urządzenia po powierzchni materiału, co ułatwia precyzyjne prowadzenie frezarki.
16. Blokada wrzeciona
Blokada wrzeciona umożliwia łatwą i bezpieczną wymianę frezu bez ryzyka uszkodzenia urządzenia lub narzędzi.
Wyposażenie podstawowe
W zestawie z frezarką znajdują się także dodatkowe akcesoria, takie jak:
- Nakładka powielająca (1 sztuka),
- Dodatkowy uchwyt narzędziowy (1 sztuka),
- Klucz płaski do uchwytu (1 sztuka),
- Komplet śrub (1 opakowanie),
- Instrukcja obsługi.
Frezarka górnowrzecionowa to precyzyjne i wszechstronne narzędzie, które dzięki dobrze zaprojektowanym elementom pozwala na dokładne i bezpieczne frezowanie różnych materiałów. Znajomość budowy urządzenia oraz funkcji poszczególnych elementów jest kluczowa, aby w pełni wykorzystać jego możliwości i pracować w sposób efektywny oraz bezpieczny.
